กระบวนการผลิต ไทม์มิ่งพูเล่ย์

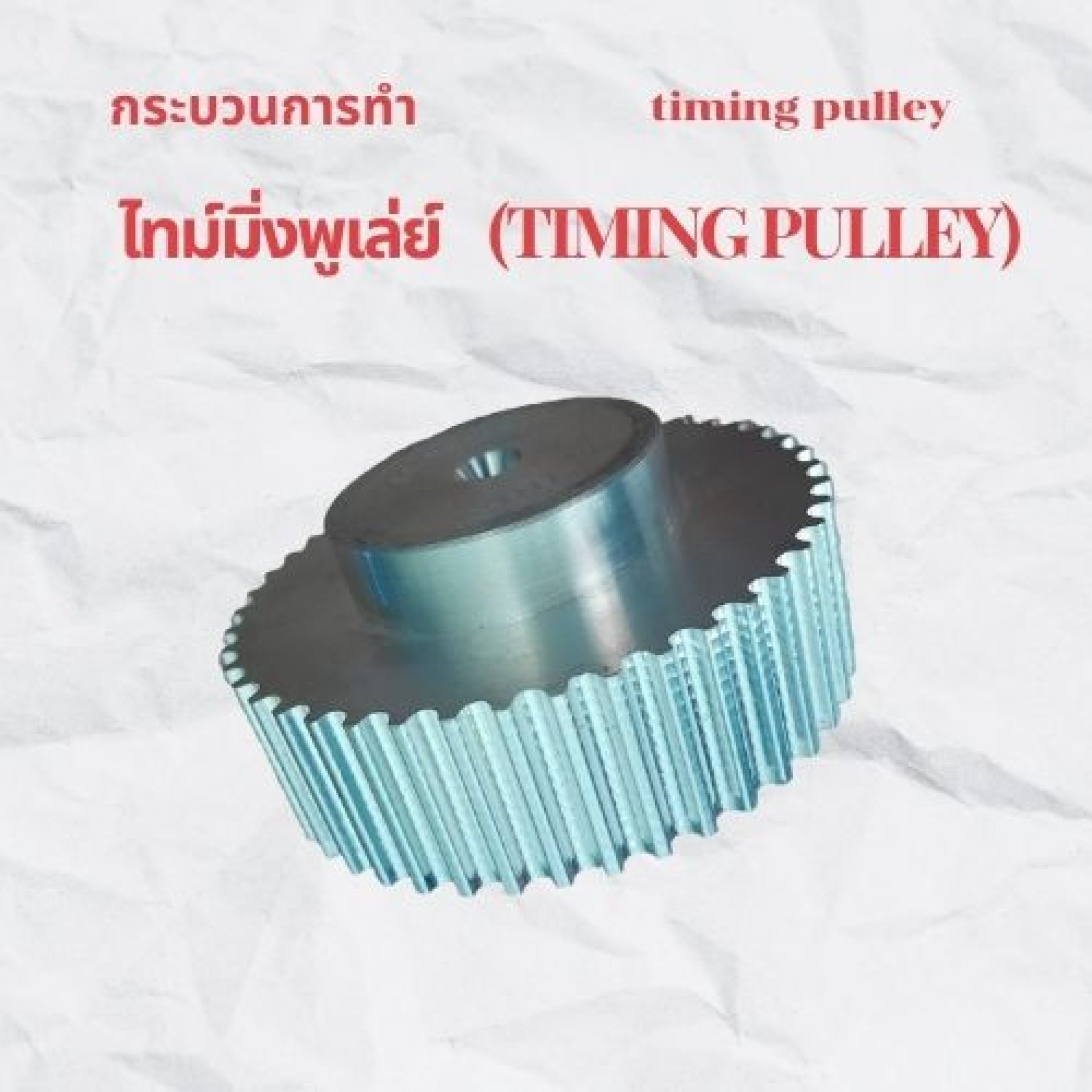

การผลิตไทม์มิ่งพูเล่ย์ (Timing Pulley)

ซึ่งมีลักษณะเฉพาะตัวในการขับเคลื่อนสายพานไทม์มิ่ง (Timing Belt) จำเป็นต้องอาศัยกระบวนการที่มีความแม่นยำสูงเพื่อให้เกิดความสอดคล้องในการทำงานของฟัน (Teeth) กับสายพานอย่างไร้ปัญหาการลื่นไถลหรือล้มเหลวในการขับเคลื่อน นี่คือขั้นตอนการผลิตโดยละเอียด

1. การออกแบบ (Design Process)

• กระบวนการผลิตเริ่มจากการออกแบบผ่านโปรแกรม CAD (Computer-Aided Design) โดยการคำนวณและกำหนดค่าพารามิเตอร์สำคัญ เช่น จำนวนฟัน มุมฟัน โปรไฟล์ฟัน และขนาดต่างๆ เช่น เส้นผ่านศูนย์กลางภายนอกและภายใน
• การออกแบบนี้จะต้องคำนึงถึงความเข้ากันของฟันกับสายพานไทม์มิ่ง โดยทั่วไปจะใช้โปรไฟล์ฟันแบบ HTD, AT, หรือ GT เพื่อเพิ่มประสิทธิภาพในการขับเคลื่อนและลดปัญหาการหลุดลื่นของสายพาน

2. การเลือกวัสดุ (Material Selection)

• ไทม์มิ่งพูเล่ย์อาจทำจากวัสดุหลากหลายชนิด เช่น อลูมิเนียม สแตนเลส เหล็กกล้า หรือพลาสติก ขึ้นอยู่กับการใช้งานและความต้องการเฉพาะของลูกค้า
• อลูมิเนียมมักถูกเลือกใช้สำหรับการใช้งานที่ต้องการน้ำหนักเบาและความต้านทานต่อการกัดกร่อน ส่วนเหล็กกล้าหรือสแตนเลสถูกเลือกสำหรับการใช้งานที่ต้องการความแข็งแรงสูงและทนทานต่อสภาพแวดล้อมที่รุนแรง

3. การตัดวัสดุและการขึ้นรูป (Material Cutting and Rough Machining)

• การตัดวัสดุชิ้นแรกเริ่มโดยใช้เครื่องตัด CNC หรือเครื่องกลึงโลหะในการเตรียมชิ้นงานเป็นรูปทรงกระบอกขนาดที่ใกล้เคียงกับไทม์มิ่งพูเล่ย์ขั้นสุดท้าย
• กระบวนการนี้ยังรวมถึงการเจาะรูที่แกนกลางพูเล่ย์เพื่อให้พอดีกับเพลา

4. การกัดฟัน (Teeth Machining or Hobbing Process)

• ฟันของไทม์มิ่งพูเล่ย์ถูกสร้างขึ้นด้วยเครื่อง CNC แบบความแม่นยำสูง หรือเครื่องกัดเฟือง (Hobbing Machine) ที่ออกแบบมาเฉพาะสำหรับการตัดฟันโปรไฟล์ที่ต้องการ
• กระบวนการนี้ต้องมีความแม่นยำสูง เพราะหากฟันไม่เข้ากันกับสายพานที่ใช้งาน การขับเคลื่อนจะไม่เสถียร และเกิดการลื่นไถลหรือทำให้สายพานชำรุดได้

5. การเจาะรูและเกลียวสำหรับการติดตั้ง (Drilling and Tapping)

• หลังจากฟันถูกตัดเรียบร้อยแล้ว จะมีการเจาะรูเสริมสำหรับติดตั้งเช่น รูสลัก (Set Screw Holes) หรือรูเกลียวสำหรับการยึดพูเล่ย์เข้ากับเพลาหรือโครงสร้างอื่น ๆ
• ความแม่นยำในการเจาะเป็นสิ่งสำคัญเพื่อให้พูเล่ย์สามารถติดตั้งได้โดยไม่มีปัญหาในการประกอบ

6. การชุบผิวและการขัดเงา (Surface Finishing and Coating)

• กระบวนการขัดผิวและการเคลือบผิวมักถูกนำมาใช้เพื่อเพิ่มความทนทานและป้องกันการสึกหรอ วัสดุเช่นอลูมิเนียมอาจถูกอโนไดซ์ (Anodized) เพื่อป้องกันการกัดกร่อน หรือในกรณีที่ใช้วัสดุเหล็ก จะมีการชุบผิวเพื่อเพิ่มความแข็งแรงและป้องกันการเป็นสนิม

7. การตรวจสอบคุณภาพ (Quality Control and Inspection)

• ไทม์มิ่งพูเล่ย์ที่ผลิตเสร็จแล้วจะผ่านการตรวจสอบด้วยเครื่องมือวัดละเอียด เช่น เครื่อง CMM (Coordinate Measuring Machine) เพื่อวัดความแม่นยำของฟัน และการวัดความถูกต้องของขนาดต่าง ๆ ของพูเล่ย์
• การตรวจสอบนี้ช่วยให้มั่นใจว่าฟันของพูเล่ย์จะทำงานเข้ากันได้ดีกับสายพานตามที่ออกแบบไว้ และความคลาดเคลื่อน (Tolerance) อยู่ในเกณฑ์ที่ยอมรับได้

8. การประกอบและการทดสอบ (Assembly and Testing)

• ในบางกรณีอาจมีการประกอบเพิ่มเติม เช่น การติดตั้งแบริ่งหรือตลับลูกปืนเข้ากับพูเล่ย์ เพื่อพร้อมใช้งานในระบบขับเคลื่อนที่ซับซ้อน
• การทดสอบการหมุนและการทำงานร่วมกับสายพานจะถูกทำก่อนส่งมอบเพื่อตรวจสอบความเข้ากันและประสิทธิภาพ

สรุป
กระบวนการผลิตไทม์มิ่งพูเล่ย์ต้องใช้เทคโนโลยีการผลิตที่แม่นยำเพื่อให้ได้คุณภาพและประสิทธิภาพสูงสุดในงานขับเคลื่อนสายพาน ข้อผิดพลาดในขั้นตอนใดขั้นตอนหนึ่งอาจส่งผลต่อความสามารถในการทำงานของระบบโดยรวม
